音乐播放�？镸P3-TF-16P调试手册

1. 硬件说明

1、 �？樽� 带 1 个指示灯，位于板的正面缺口处。是 Busy播放指示灯
2、�？樽源�1个功放，8002功放ＢＴＬ输出，功率大3Ｗ，
3、�？樯� 电默认进入睡眠模式，可以通过 2 种方式进行唤醒，串口指令、 AD按键任何一种都可以
4、�？橛幸觯眨樱陆酉呓�，可以用来连接电脑，更新 TF 的内容、以及充当声卡的功能
5、芯片的供电只有一种，就是 3.3V~5V。如果需要支持 U 盘播放的话，供电电压一定不能低于 3.7V

3. 播放说明

1、模块支持 mp3 、wmv 两种格式的歌曲播放，其它格式的歌曲暂时不支持。
2、只要 U 盘或者 TF 卡，里面有 mp3 或者 wav 文件，就可以正常播放，不需要对 U 盘或者 TF 进行任何设置。
3、如果需要接耳机的话，需要连接 3 根线， DAC 输出两根线，再加一根地，即可插入耳机。
4、如果需要接喇叭的话，就接到�？榈腟PK1和SPK2两瑞，大不可超2.5W
5、如果在锂电池供电的情况下，出现插Ｕ盘不播放的问题，应该是供电电压不足。
6、如果直接外接ＤＡＣ输出的话，请注意耳机的负载，默认是１６欧姆的。负载过大，请不要长时间接入，否则造成模块的永久损坏。市面上的耳机默认是１６欧姆或者３２欧姆。包括手机或者mp3 播放器配套的耳机，在这里均可直接使用
7、�？橛辛街侄寥》椒ǎ阂恢质嵌廖募氐悖ò创娣潘承�，只限于根目录）
二种是读文件名字（只要按芯片要求来命名歌曲名字，限于文件夹）
�？榻酉咄迹�

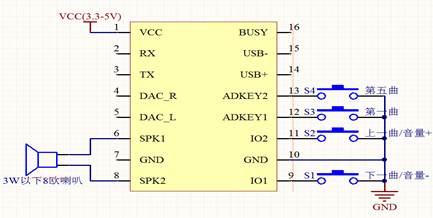

按键－接喇叭图

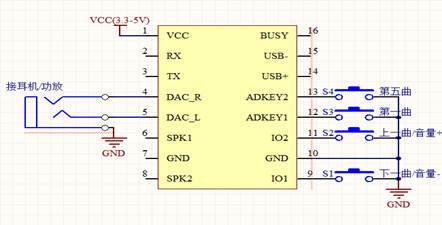

按键－接耳机/功放图

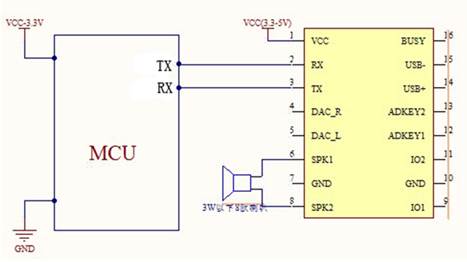

3.3V串口－喇叭－USB接线图

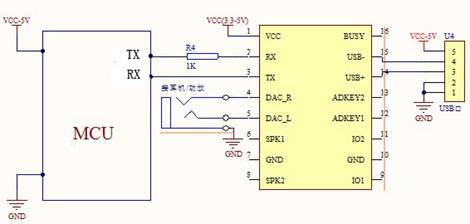

5V串口－耳机/功放－USB接线图

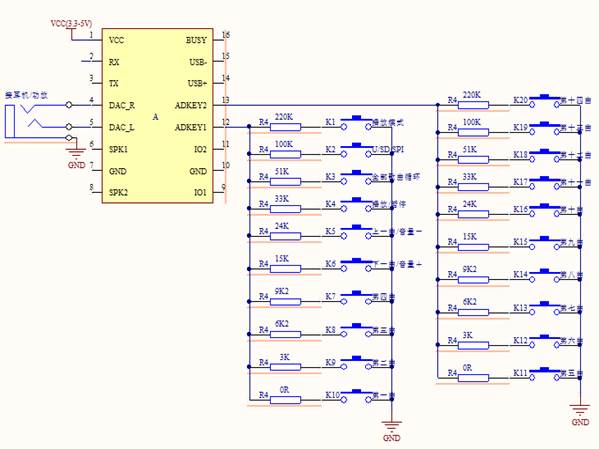

AD口按键－耳机/功放－TF卡

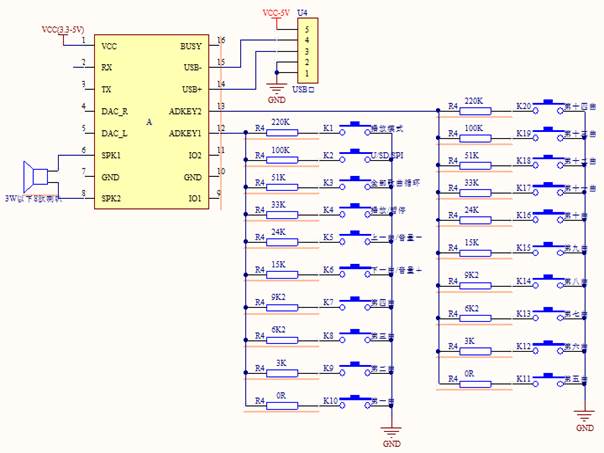

AD口按键－喇叭－USB接线图

4. 测试要领

1、串口软件的操作

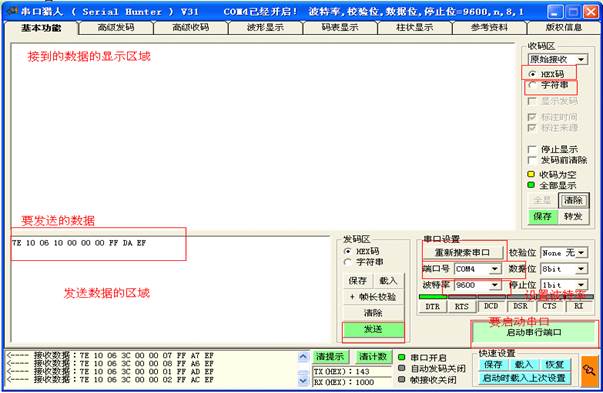

(1)、首先装置资料里的”串口猎人 ”软件，打开软件，首先要搜索串口，找到指定的端口之后，指定 “ 波特率 ”，我们的模块默认的波特率为 9600 ，后就是 “ 启动串行端口 ”，这样软件就配置好了。这里有两个概念需要明确一下第一是 “ HEX 码 ”，我们默认是这个，这个是用来显示数据的。所以必须设置这里第二是 “ 字符串 ”，这个是用来显示打印字符的，我们这里用不到。
(3)、软件配置 OK 之后，将需要的指令复制到发送区域，即可。具体的指令请参照模块的数据手册
(4)、如果模块的数据手册没有的测试指令的话，请自行计算，尤其需要注意的是校验和这两个字节如何计算不对的话，模块是不接受指令的。
2，指令的切换方法：
芯片：默认芯片是繁码即要校验码，如果不想用校验码时，只需要把芯片的8脚拉低或者对地短接。
�？椋耗夏？槭欠甭爰匆Ｑ槁�，如果不想用校验码时，只需要把�？镸P3芯片旁的短路点短上。
以下是部分指令：

串口调试助手进行测试	发送的命令	备注	发送的命令[精简指令]
[下一首]	7E FF 06 01 00 00 00 FE FA EF		7E 01 00 00 EF
[上一首]	7E FF 06 02 00 00 00 FE F9 EF		7E 02 00 00 EF
[指定曲目]	7E FF 06 03 00 00 01 FE F7 EF	指定第1首播放	7E 03 00 01 EF
	7E FF 06 03 00 00 02 FE F6 EF	指定第二首	7E 03 00 02 EF
	7E FF 06 03 00 00 0A FE EE EF	指定第10首	7E 03 00 0A EF
[指定音量]	7E FF 06 06 00 00 1E FE D7 EF	指定音量为30级	7E 06 00 1E EF
[指定EQ]	7E FF 06 07 00 00 01 FE F3 EF	指定EQ为Pop	7E 07 00 01 EF
[循环播放曲目]	7E FF 06 08 00 00 01 FE F2 EF	循环播放第1首	7E 08 00 01 EF
	7E FF 06 08 00 00 02 FE F1 EF	循环播放第二首	7E 08 00 02 EF
	7E FF 06 08 00 00 0A FE E9 EF	循环播放第十首	7E 08 00 0A EF
[指定播放设备]	7E FF 06 09 00 00 01 FE F1 EF	指定播放设备为UDISK	7E 09 00 01 EF
	7E FF 06 09 00 00 02 FE F0 EF	指定播放设备为TF	7E 09 00 02 EF
	7E FF 06 09 00 00 04 FE EE EF	指定播放设备为SPI模式	7E 09 00 04 EF
[进入睡眠模式]	7E FF 06 0A 00 00 00 FE F1 EF		7E 0A 00 00 EF
[�？楦次籡	7E FF 06 0C 00 00 00 FE EF EF		7E 0C 00 00 EF
[播放]	7E FF 06 0D 00 00 00 FE EE EF		7E 0D 00 00 EF
[暂停]	7E FF 06 0E 00 00 00 FE ED EF		7E 0E 00 00 EF
[指定文件夹]	7E FF 06 0F 00 01 01 FE EA EF	指定为"01"的文件夹，曲目为"001"	7E 0F 01 01 EF
	7E FF 06 0F 00 01 02 FE E9 EF	指定为"01"的文件夹，曲目为"002"	7E 0F 01 02 EF
指定MP3文件夹中的文件	7E FF 06 12 00 00 01 FE E8 EF	指定为"MP3"的文件夹，曲目为"0001"	7E 12 00 01 EF
	7E FF 06 12 00 00 02 FE E7 EF	指定为"MP3"的文件夹，曲目为"0002"	7E 12 00 02 EF
	7E FF 06 12 00 00 FF FD EA EF	指定为"MP3"的文件夹，曲目为"0255"	7E 12 00 FF EF
	7E FF 06 12 00 07 CF FE 13 EF	指定为"MP3"的文件夹，曲目为"1999"	7E 12 07 CF EF
	7E FF 06 12 00 0B B8 FE 26 EF	指定为"MP3"的文件夹，曲目为"3000"	7E 12 0B B8 EF
循环播放全部	7E FF 06 11 00 00 01 FE E9 EF	指定全部循环播放[开]	7E 11 00 01 EF
盘问目今状态	7E FF 06 42 00 00 00 FE B9 EF		7E 42 00 00 EF
[盘问音量]	7E FF 06 43 00 00 00 FE B8 EF		7E 43 00 00 EF
[盘问目今EQ]	7E FF 06 44 00 00 00 FE B7 EF		7E 44 00 00 EF
U盘总文件数	7E FF 06 47 00 00 00 FE B4 EF	目今设备的总文件数	7E 47 00 00 EF
TF总文件数	7E FF 06 48 00 00 00 FE B3 EF		7E 48 00 00 EF
FLASH总文件数	7E FF 06 49 00 00 00 FE B2 EF		7E 49 00 00 EF
U盘目今曲目	7E FF 06 4B 00 00 00 FE B0 EF	目今播放的曲目	7E 4B 00 00 EF
TF目今曲目	7E FF 06 4C 00 00 00 FE AF EF		7E 4C 00 00 EF
FLASH目今曲目	7E FF 06 4D 00 00 00 FE AE EF		7E 4D 00 00 EF
盘问文件夹曲目总数	7E FF 06 4E 00 00 01 FE AC EF	盘问01文件夹的总曲目数	7E 4E 00 01 EF
	7E FF 06 4E 00 00 0B FE A2 EF	盘问11文件夹的总曲目数	7E 4E 00 0B EF

校验码的盘算方法：

0 = 24 + x 类比 0000 0000（0）=0010 0100（24）+1101 1011（DB+1）
2、对于指定曲目播放的设置

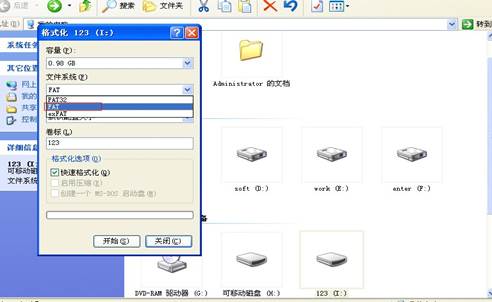

(1)、首先对 TF 卡进行格式化，格式化的目的就是为了指定曲目操作，不格式化也是可以的，但必须保证卡中没有任何 .mp3 或者 .wav 格式的音频文件。具体的操作如下。我们的模块只支持 FAT 和 FAT32 的文件系统，格式化的时候，请注意
(2)、在这里简单的讲解一下，为什么要带文件系统。正因为有了文件系统，我们才能很方便的在我们的 PC 电脑上找到指定的文件，我们的电脑硬盘是 FAT32 格式的文件系统。而我们的产品支持文件系统就是为了可以很方便的指定歌曲操作，以及歌曲的管理。

3、往 TF 中拷贝歌曲的方法

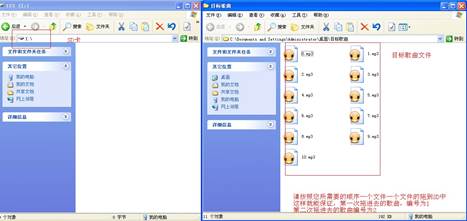

(1)、要领一：如果需要指定曲目播放的话，就需要按照上图的方法往 TF 卡中拷贝歌曲。
(2)、要领二：如果需要指定曲目播放的话，按要求在电脑上或者TF卡里重新命名，详情看芯片资料
(3)、如果不需要制定曲目的话，就可以随意的复制粘贴歌曲到 TF 卡中即可。
(4)、如果需要重命名的话，在电脑上按要求改好文件名后随意复制到TF卡中或复制到TF卡后再按要求重命名
